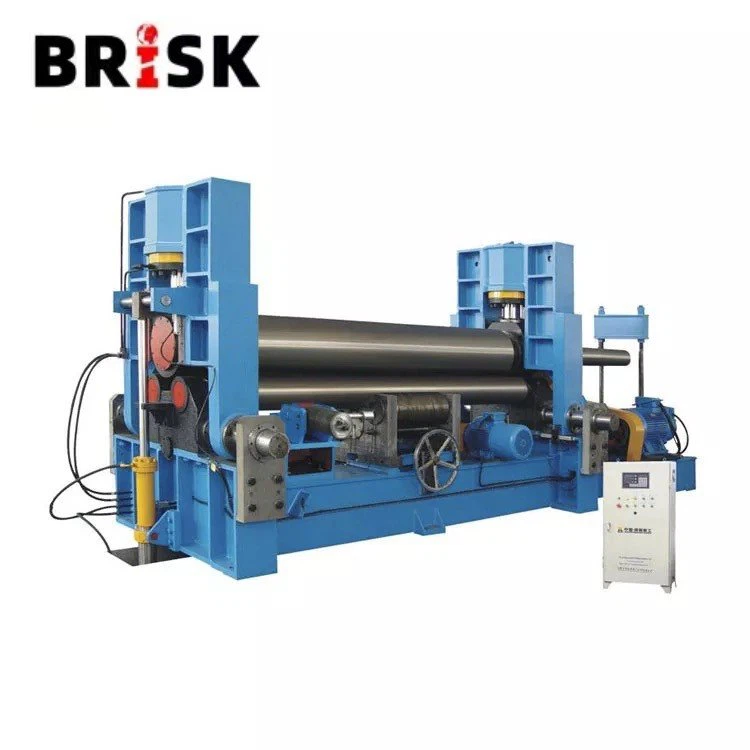

Metallplatta rullande böjmaskin



Metall Plate Rolling Bending Machine är en professionell metallbearbetningsutrustning, främst bestående av nyckelkomponenter som övre rull, nedre rull, drivsystem, styrsystem, etc. Utrustningen används allmänt i många industrier som petroleum, kemisk industri, pannor, skeppsbyggnad, verktyg, metallstruktur och maskinstillverkning, särskilt i tillverkningsprocessen för filter, rör, rör, rör, rör, rör, rör, rör, rör, rör, rör, rör, rör, rörledare och andra containers, rörledare och andra företag.





Avancerad teknik före böjan
Metallplattans rullande böjmaskin antar innovativ prebending-teknik. Genom det förinställda böjningsprogrammet är slutet på metallplattan preliminärt böjd, vilket effektivt löser bakvinkelproblemet orsakat av icke-förspänning av slutet av metallplattan vid traditionell bearbetning, vilket förbättrar noggrannheten och konsistensen hos böjdelarna. Metallplattans rullande böjmaskin med denna teknik har en böjningsnoggrannhet på upp till ± 0. 3mm, mycket högre än ± 1. 0 mm av den traditionella manuella böjningsmetoden.



Effektiv och intelligent operation
Metallplattans rullande böjmaskin är utrustad med ett avancerat CNC -system. Användare kan enkelt ställa in böjningsparametrarna genom ett intuitivt mänskligt datordialoggränssnitt för att uppnå automatisk kontroll av böjningsprocessen. Samtidigt har systemet också en feldiagnosfunktion, som snabbt kan upptäcka och hantera onormala förhållanden vid drift av utrustningen och därmed säkerställa produktionens kontinuitet och stabilitet. Jämfört med den traditionella manuella böjningsmetoden kan produktionseffektiviteten för den rullande böjmaskinen ökas med mer än 50%.



Bred tillämpbarhet
Den rullande böjmaskinen är utrustad med olika formar och tillbehör, som kan tillgodose böjbehovet hos metallplattor av olika material, tjocklekar och former. Det kan rulla olika former som O-typ, U-typ, flerstegs R-typ, etc. för att tillgodose applikationsbehovet för olika branscher.



Stark drivkraft och god stabilitet
Genom att använda avancerad hydraulisk eller pneumatisk teknik är den nedre rullen den aktiva rullen och kan flyttas horisontellt; Den övre rullen är den drivna rullen och kan justeras upp och ner så att utrustningen enkelt kan hantera olika komplexa böjningsuppgifter och kan rulla runt bågen och ett visst utbud av koniska arbetsstycken. Dessutom har kontrollsystemet för utrustningen också en överbelastningsskyddsfunktion. När utrustningen är överbelastad kan den automatiskt stoppa och undvika skador på utrustning eller säkerhetsolyckor orsakade av överbelastning. Efter att metallplattböjningsmaskinen har arbetat kontinuerligt i 24 timmar är böjningsvinkelfluktuationsområdet fortfarande inom ± 0. 1mm, vilket helt bevisar sin starka drivkraft och stabilitet.







Produktnamn	W11S 3 Roller Universal Plate Rolling Machine
Typ	Föreböjande tjocklek (mm)	Rullande tjocklek (mm)	Spolskivans maxbredd (mm)	Spiralbräda max bredd	upp rulldiameter (mm)	bottenvalsdiameter (mm)	sidospeldiameter (mm)	Motor (Kw)
W11S-6×2000	6	6	2000	5.5	180	180	145	5.5
W11S-6×2500	6	6	2500	5	210	210	165	7.5
W11S-8×2000	6	8	2000	5	215	215	165	7.5
W11S-8×2500	6	8	2500	5	230	230	180	7.5
W11S-12×2000	10	12	2000	5	260	260	200	11
W11S-12×2500	10	12	2500	5	280	280	220	15
W11S-16×2000	12	16	2000	5	280	280	220	15
W11S-16×2500	12	16	2500	5	330	330	260	22
W11S-16×3200	12	16	3200	5	360	360	280	30
W11S-20×2000	16	20	2000	5	330	330	260	22
W11S-20×2500	16	20	2500	5	360	360	280	30
W11S-25×2000	16	25	2000	5	360	360	280	30
W11S-25×2500	20	25	2500	4.5	410	400	320	37
W11S-30×2000	25	30	2000	4.5	410	400	320	37
W11S-30×2500	25	30	2500	4.5	470	470	390	45
W11S-30×3000	25	30	3000	4.5	560	520	420	55
W11S-40×2500	35	40	2500	4.5	560	520	420	55
W11S-40×3000	36	40	3000	4	650	580	480	60
W11S-50×2500	40	50	2500	4	650	620	500	60
W11S-50×3000	40	50	3000	3.5	720	650	520	75
W11S-60×3000	50	60	3000	3.5	750	710	560	90





De 3 rullarna på metallplattans rullande böjmaskin är den viktigaste delen.

Bearbetningen av plåtrulle arbetsrulle är:

Forgning → Värmebehandling efter smide → Grov vridning → Temperering → Fin vridning → Ytkylning av behandling → Fin slipning.







Övre rullenhet

Den övre rullen roteras av huvuddrivväxeln och stöds av sp -1 lager i båda ändarna. Drivsidan är skyddad av en platt nyckel som ingår i huvuddrivväxeln för att överföra vridmoment, medan den icke-drivande sidan är skyddad av stål. Materialet i den övre rullen är 42CRMO, härdad genom värmebehandling för att uppnå en hårdhet av HB 220-300.



Huvudenhet

Huvuddrivningen består av en hydraulisk motor och tre reduktionsväxlar som överför vridmoment till den övre rullen. Enheten innehåller också en motor och en reduktionsväxellåda. Strömförsörjningen för motorn beror på kundens krav.



Bottenvalsenhet

Den nedre rullenheten stöder det nedre lagret, med lagerhusramen monterad på spår på båda sidor. Kolven i botten är ansluten till en cylinder, vilket gör att lagren kan höjas och sänkas längs spåren under verkan av hydrauliskt tryck. Den klämkraft som krävs för stålplattan på den nedre rullen justeras med tryckkontrollventilen för det hydrauliska systemet, baserat på storleken på tryckstången. En ytterligare lägre rull kan rullas och justeras för att förbättra produktnoggrannheten.



Sidospelenhet

Lagringarna på sidorullen är monterade på ett radiellt lagerstol, med rack på båda sidor av lagren installerade i spår. Kolven i botten är ansluten till en oljecylinder, vilket gör att lagren kan luta upp och ner längs spåren under verkan av hydrauliskt tryck. Storleken på tryckkraften som utövas av kolvstången justeras med tryckkontrollventilen för det hydrauliska systemet, beroende på stålplattans behov. Sidorullarna är tillverkade av högkvalitativt legeringsstål, härdad genom värmebehandling för att uppnå en hårdhet av HB 220-280.



Vridenhet

Vridenheten använder en oljecylinder och gångjärn för att demontera och driva rullageret på svängmaskinen, så att den kan vända och ta ut produkterna.







Snabbprodukter har CE & ISO -certifiering.







BRIC är en professionell tillverkare av både W11, W11F, W11s och W12 CNC -seriplattor. Om du är intresserad av våra produkter, vänligen kontakta oss!







1. Är du tillverkare eller handelsföretag?

Vi är tillverkare och vi har ett designteam.



2. Vad är din huvudprodukt och vad är din huvudsakliga utländska marknad?

Våra huvudprodukter är pressbromsar, saxmaskiner, platta rullande maskiner, profilrullformningsmaskiner och metallarbetsrelaterade produkter.

Våra huvudsakliga utländska marknader är Asien, Nordamerika, Sydamerika, Europa och Afrika.



3. Vilka är fördelarna med dina produkter?

Huvudkonfigurationen är att exportera standardkvalitetsprodukter med kända varumärkesreservdelar, och ett professionellt produktkvalitetskontrollteam säkerställer att maskinen är av högsta kvalitet, precision och live.



4. Och kan du uppdatera produktionsprocessen under produktionen?

Naturligtvis kommer vi att hålla dig informerad om produktionsdetaljer varje vecka.



5. Vad är dina betalningsvillkor?

T/T, L/C, Western Union, PayPal, Alibaba Secure betalning etc.
